US-5 Distribuidor

Categoria:

Equipado com uma saída true diversity de cascata permite a conexão de outros distribuidores com um total de 5 saídas true diversity, fornece 3.000mA de corrente para alimentar até 4 receptores. Desenvolvido para atender as linhas profissionais de microfones sem fio, é combatível com qualquer marca e modelo de receptores

RECURSOS:

  • Reduz interferência;
  • 1 unidade de rack;
  • Compatível com todos os fabricantes;
  • Distribui energia.
  • 5 Saídas true divesity
  • Fonte de alimentação interna

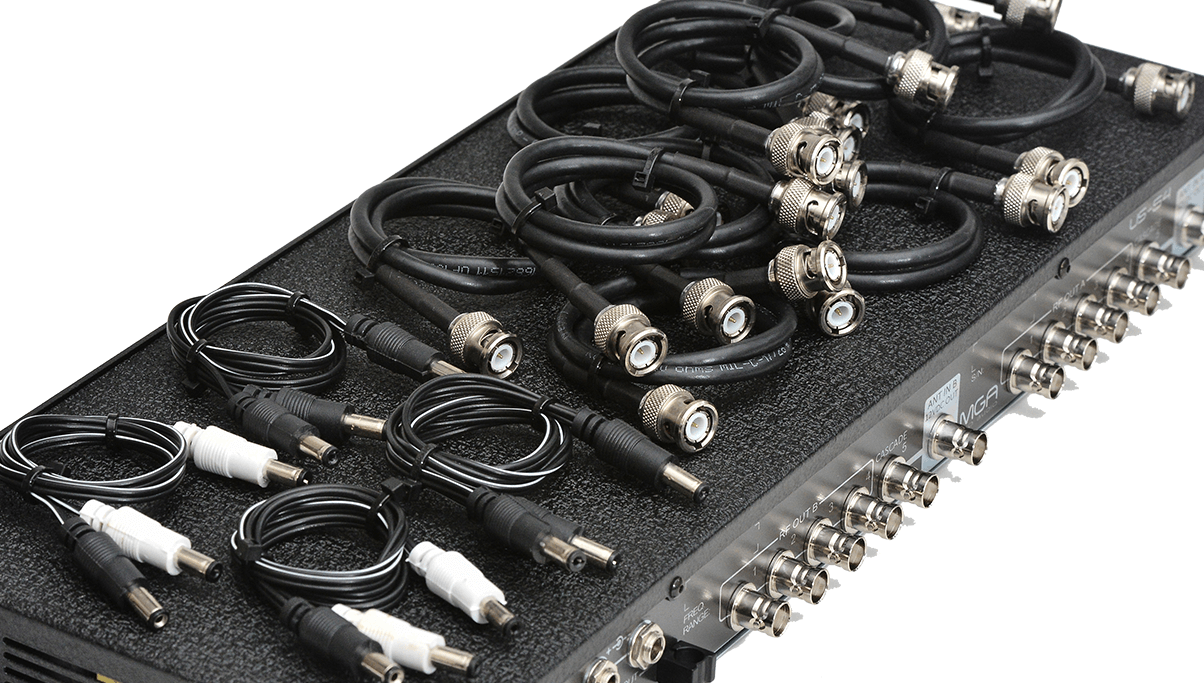

O modelo US – 5 vem equipado com:

  • 10 cabos BNC / BNC de 50Cm (RF 5005);
  • 2 cabos duplos com 3 conectores P4 2.1mm cada;
  • 2 cabos duplos com 2 conectores P4 1.8mm e um conector P4 2,1mm.

O que é um distribuidor.

Os distribuidores são aparelhos dedicados a distribuir o sinal
de RF para receptores de sistemas sem fio.

O distribuidor recebe o sinal captado pelas antenas passa por
um filtro, amplifica e distribui o sinal. Neste processo
de filtros e distribuição temos uma perda, a função do
amplificador interno é compensar a perda, dessa forma é possível
que diversos receptores compartilhem um único par
de antenas e sem perda de sinal.

Todas as peças do gabinete recebem tratamento químico de zinco,
incluindo as peças que recebem pintura, seguimos normas
internacionais com isenção de metais pesados nocivos ao meio ambiente.

Especificações técnicas

O US-5 Distribuidor é um componente essencial para sistemas de microfones sem fio, oferecendo recursos avançados para garantir uma distribuição eficiente do sinal RF. Equipado com uma saída true diversity em cascata, o US-5 permite a conexão de outros distribuidores, totalizando 5 saídas true diversity, o que proporciona uma distribuição precisa e confiável do sinal para até 4 receptores.Desenvolvido para atender às necessidades das linhas profissionais de microfones sem fio, o US-5 Distribuidor é compatível com qualquer marca e modelo de receptor, garantindo uma integração perfeita em sistemas existentes. Sua fonte de alimentação interna fornece 3.000mA de corrente, assegurando uma operação estável e confiável em diversas situações.

Além disso, o modelo US-5 Distribuidor vem equipado com uma unidade de rack, reduzindo a interferência e oferecendo uma solução compacta e conveniente para instalações profissionais. O US-5 Distribuidor inclui também 10 cabos BNC/BNC de 50cm (RF 5005), 2 cabos duplos com 3 conectores P4 2.1mm cada, e 2 cabos duplos com 2 conectores P4 1.8mm e um conector P4 2.1mm, proporcionando uma conectividade versátil e adaptável às diferentes configurações de sistema.

Com sua tecnologia avançada e design robusto, o distribuidor US-5 Distribuidor é a escolha ideal para quem busca uma distribuição eficiente e confiável do sinal RF em sistemas sem fio.

US-5
FAIXA DE FREQUÊNCIA 470 ~ 698 MHz
GANHO SAÍDA MÉDIA +1dB (+/-1dB)
GANHO CASCATA MÉDIA +0,5dB (+/- 1dB)
IMPEDÂNCIA ENTRADA 50 Ω
IMPEDÂNCIA SAÍDA 50 Ω
PONTO DE INTERCEPÇÃO DE TERCEIRA ORDEM 32 dBm @ 470MHz
31dBm @ 952MHz
ALIMENTAÇÃO PARA BOOSTERS 12 VDC ~ 13 Vcc 250 mA
PROT. REALIMENTAÇÃO DC NAS SAÍDAS 25 VDC
TENSÃO Vcc SAÍDAS P4 12 VDC ~ 13 Vcc 2.600 mA
TENSÃO DE OPERAÇÃO 100 ~ 240 VAC (Automático)
CONSUMO Vca 600 mA

Características

TEMPERATURA DE OPERAÇÃO -7 a 52º C
CONECTORES DE ENTRADA 2 BNC FEMÊA
CONECTORES DE SAÍDA 8 BNC FEMÊA
CONECTORES DE CASCATA 2 BNC FEMÊA
CONECTOR DE AC CONECTOR IEC 60320
CABOS DE RF 10 BNC MACHO x BNC MACHO 50 cm
CABO AC PADRÃO BR/IEC 60320 1 METRO

Visão Geral

PAINEL FRONTAL EM AÇO CARBONO 1020 CHAPA 14 ZINCADO PRETO E PINTURA MICRO TEXTURA PRETA
GABINETE E PAINEL TRASEIRO CHAPA 16 ZINCO BRANCO
TAMPA PINTURA EPÓXI CORRUGADO
DIMENSÕES 482 mm X 44,5 mm X 187 mm
PESO 2,180 KG
DIMENSÕES EMBALAGEM 570 mm X 75 mm X 275 mm
PESO C/ EMBALAGEM 3,260 KG
GARANTIA 2 ANO
