Especificações técnicas
| US-5 | |
| FAIXA DE FREQUÊNCIA | 470 ~ 698 MHz / 470~960MHz (opcional) |
| GANHO SAÍDA | MÉDIA 0dB (+/-1dB) |
| IMPEDÂNCIA ENTRADA | 50 Ω |
| IMPEDÂNCIA SAÍDA | 50 Ω |
| PONTO DE INTERCEPÇÃO DE TERCEIRA ORDEM |
39,3dBm @ 698MHz |
| ALIMENTAÇÃO Bias-t | 12VDC Vcc 250mA (na versão MNIN US-5 HRDC) |
| PROT. REALIMENTAÇÃO DC NAS SAÍDAS | 25VDC |
| TENSÃO Vcc SAÍDAS P4 | 9VDC ~ 18Vcc 3.000mA |
| TENSÃO DE OPERAÇÃO | 9Vcc ~ 18Vcc (Automático) |
| CONSUMO DO DISTRIBUIDOR | Vcc 160mA (desconsiderando Bias-t
e saídas P4) |
Segurança para estúdios de Tv e unidades móveis
Em uma transmissão ao vivo o equipamento nunca pode parar. Nas versões, Mini US-5 HRDC e Mini US-5 HR, alem da entrada de energia no painel traseiro temos um conector Hirose de 4 pinos no painel frontal, onde podemos conectar duas fontes de alimentação, uma para o canal A e outra para o canal B.
Todas as informações que você precisa dos dois lados do aparelho
Para quem precisa de acesso rápido às conexões e utiliza o aparelho com os conectores voltados para cima terá acesso as in formações de Power on e RF Peak na traseira do aparelho.
Para quem precisa de acesso rápido às conexões e utiliza o aparelho com os conectores voltados para cima terá acesso as in formações de Power on e RF Peak na traseira do aparelho.
Alimentação 12VDC estabilizada para antenas ativas.
Os distribuidores Mini US-5 funcionam com tensões de 9VDC a 18VDC. A alimentação das antenas ativas (bias-t) são uma linha direta com a entrada, caso utilize uma fonte de alimentação ou bateria com 10Vdc a tensão de bias será 10VDC, ou se a fonte de alimentação tiver 18VDC, a tensão de bias será 18VDC. O modelo MINI US-5 HRDC está equipado com dois conversores DC / DC que estabilizam em 12VDC a alimentação das antenas ativas mesmo com a entrada variando entre 9VDC e 18VDC.
Os distribuidores Mini US-5 funcionam com tensões de 9VDC a 18VDC. A alimentação das antenas ativas (bias-t) são uma linha direta com a entrada, caso utilize uma fonte de alimentação ou bateria com 10Vdc a tensão de bias será 10VDC, ou se a fonte de alimentação tiver 18VDC, a tensão de bias será 18VDC. O modelo MINI US-5 HRDC está equipado com dois conversores DC / DC que estabilizam em 12VDC a alimentação das antenas ativas mesmo com a entrada variando entre 9VDC e 18VDC.
Peso reduzido para transporte aéreo.
Com acessórios de rack, o distribuidor Mini US-5 é uma excelente opção para reduzir peso. Sua capacidade de distribuição de sinal varia com o tamanho da unidade:
• 1/4 de unidade de rack: até 5 receptores;
• 1/2 unidade: até 9 receptores;
• 3/4 de unidade: até 13 receptores.
• 1 unidade completa: até 17 receptores, utilizando apenas 4 pontos de energia que conectam os 4 distribuidores mais 16 receptores. Com isso, elimina-se a necessidade de um segundo distribuidor de energia, diminuindo uma unidade de rack e reduzindo o peso.
Com acessórios de rack, o distribuidor Mini US-5 é uma excelente opção para reduzir peso. Sua capacidade de distribuição de sinal varia com o tamanho da unidade:
• 1/4 de unidade de rack: até 5 receptores;
• 1/2 unidade: até 9 receptores;
• 3/4 de unidade: até 13 receptores.
• 1 unidade completa: até 17 receptores, utilizando apenas 4 pontos de energia que conectam os 4 distribuidores mais 16 receptores. Com isso, elimina-se a necessidade de um segundo distribuidor de energia, diminuindo uma unidade de rack e reduzindo o peso.
Versatilidade na montagem em racks
As duas opções de montagem dos suportes de racks permitem a montagem
dos distribuidores na parte traseira de racks pouco profundos ou podem ser
montados com recuo para proteger os conectores de impactos acidentais das
tampas ao fechar os racks.
As duas opções de montagem dos suportes de racks permitem a montagem
dos distribuidores na parte traseira de racks pouco profundos ou podem ser
montados com recuo para proteger os conectores de impactos acidentais das
tampas ao fechar os racks.

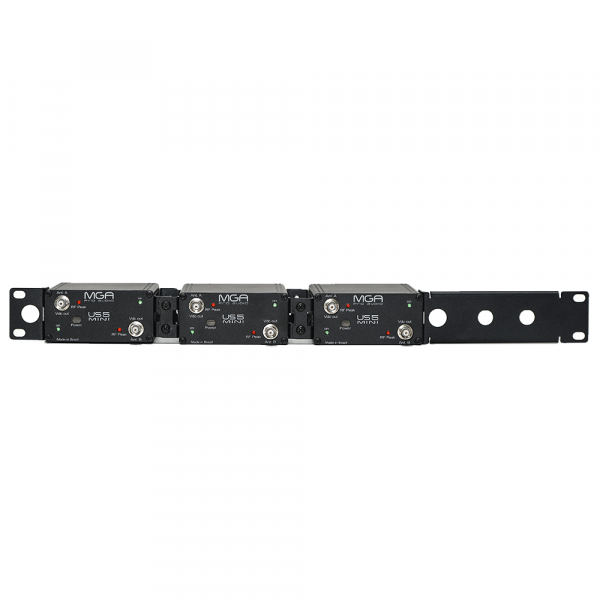

5 Configurações para montagem
em rack.
Seis acessórios permitem a montagem de até quatro , distribuindo RF para até 17 receptores e energia para até 16 receptores. E isso traz excelentes vantagens:
• diminuição do espaço no rack;
• diminuição de peso;
• eliminação da quantidade de réguas para distribuição de energia.
em rack.
Seis acessórios permitem a montagem de até quatro , distribuindo RF para até 17 receptores e energia para até 16 receptores. E isso traz excelentes vantagens:
• diminuição do espaço no rack;
• diminuição de peso;
• eliminação da quantidade de réguas para distribuição de energia.
100% das conexões na mesma face.
Dois pequenos painéis com suportes para conectores BNC e SMA podem ser
fixados no painel traseiro do aparelho para transpor as conexões do painel
frontal para o painel traseiro, evitando manusear o distribuidor na bolsa para
conectar as antenas nas versões BNC e SMA e com as opções de cabos RF 5000
e RG 316 ou pode ser montado no painel frontal para transpor as conexões de
cascata para a frente do aparelho.
Dois pequenos painéis com suportes para conectores BNC e SMA podem ser
fixados no painel traseiro do aparelho para transpor as conexões do painel
frontal para o painel traseiro, evitando manusear o distribuidor na bolsa para
conectar as antenas nas versões BNC e SMA e com as opções de cabos RF 5000
e RG 316 ou pode ser montado no painel frontal para transpor as conexões de
cascata para a frente do aparelho.
Acessórios para uso em bolsa.
O Acessório MINI US-5 PTRC protege os cabos conectados
para que o aparelho não fique apoiado nos cabos
e da suporte para trava de segurança dos cabos de
alimentação. O acessorio MINI US-5 CLP é um clamp de cinto.
O Acessório MINI US-5 PTRC protege os cabos conectados
para que o aparelho não fique apoiado nos cabos
e da suporte para trava de segurança dos cabos de
alimentação. O acessorio MINI US-5 CLP é um clamp de cinto.
Travas de segurança.
Os cinco modelos de segurança atendem a todas as configurações possíveis, garantindo que os conectores de energia P4 não soltem.
Os cinco modelos de segurança atendem a todas as configurações possíveis, garantindo que os conectores de energia P4 não soltem.
| Configurações básicas: | Mini US-5 S | Mini US-5 K1AP | Mini US-5 HR | Mini US-5 HRDC |
|---|---|---|---|---|
| Modelo Standard. Não acompanham fonte de alimentação e cabos. | Indicado para live Sound. Kit completo com cabos, fonte de alimentação e sistema defixação para rack. | Com entrada de alimentação frontal e chave de acionamento para os bias A e B (não acompanham cabos e fonte de alimentação). | Todos os recursos do Mini US-5 HR mais dois conversores DC/DC que regulam a tensão de bias das entradas A e B (não acompanham cabos e fonte de alimentação). | |
| Distribuidor para até 5 receptores ou 4 receptores mais cascata | ||||
| Distribuição de energia para até 4 receptores, divididos em duas saídas com fusíveis rearmáveis independentes |
||||
| Entrada de energia com conector P4 no painel traseiro | ||||
| Duas chaves independentes (A e B) que ligam a alimentação para antenas ativas |
||||
| Entrada de energia no painel frontal com conector Hirose | ||||
| Gerenciamento de energia para até 3 fontes diferentes. | ||||
| Regulador de tensão para trabalhor de 9VDC a 18VDC | ||||
| Alimentação independente para os canais A e B | ||||
| Cabos P4 duplos para distribuição de energia | ||||
| Cabos P4 duplos com duas pontas de 1,8mm interno | ||||
| Conversores DC/DC para os canais A e B que regulam a tenção de alimentação do Bias (alimentação das antenas) mantendo a tensão estável em 12V com variação de 9 a 18V na entrada. |
||||
| Fonte de alimentação MW | ||||
| kit de acessórios para fixação no rack | ||||
| Trava de segurança para os conectores P4 | ||||
| 10 cabos RF5005 |
| Acessórios |
Mini US-5 PTRC
Proteção para os cabos quando utilizados em bolsa. Pode ser instalado de duas formas e em conjunto com:
Mini US-5_ABB5
Mini US-5_ABS5
Mini US-5_ABB3
Mini US-5_ABS3
Mini US-5_PC1
Proteção para os cabos quando utilizados em bolsa. Pode ser instalado de duas formas e em conjunto com:
Mini US-5_ABB5
Mini US-5_ABS5
Mini US-5_ABB3
Mini US-5_ABS3
Mini US-5_PC1
Mini US-5 CLP
Clamp de cinto, para bolsas e carrinhos, pode ser utilizado em 4 posições diferente, compatível com:
Mini US-5_ABB5
Mini US-5_ABS5
Mini US-5_ABB3
Mini US-5_ABS3
Mini US-5_PC3
Clamp de cinto, para bolsas e carrinhos, pode ser utilizado em 4 posições diferente, compatível com:
Mini US-5_ABB5
Mini US-5_ABS5
Mini US-5_ABB3
Mini US-5_ABS3
Mini US-5_PC3
Mini US-5 LRK1
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
Mini US-5 LRK2
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
MIN US-5_UNIA
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
MIN US-5_UNIA
Mini US-5 LRK3
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
Mini US-5_PC2C
MIN US-5_UNIA
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
Mini US-5_PC2C
MIN US-5_UNIA
Mini US-5 LRK3
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
Mini US-5_PC2C
MIN US-5_UNIA
Kit para fixar 1 aparelho no rack, pode ser utilizado em conjunto com:
Mini US-5_PC2D
Mini US-5_PC2E
Mini US-5_PC2C
MIN US-5_UNIA
Mini US-5_UNI
Acessório para unir dois ou mais distribuidores pode ser utilizado com:
Mini US-5 LRK2
Mini US-5 LRK3
Mini US-5 LRK4
Acessório para unir dois ou mais distribuidores pode ser utilizado com:
Mini US-5 LRK2
Mini US-5 LRK3
Mini US-5 LRK4
Mini US-5_ABB5
Aba com conector BNC fêmea de painel, BNC macho de linha e cabo RF 5000
Mini US-5_ABB3
Aba com conector BNC fêmea de painel, BNC macho de linha e cabo de teflon RG 316
Aba com conector BNC fêmea de painel, BNC macho de linha e cabo RF 5000
Mini US-5_ABB3
Aba com conector BNC fêmea de painel, BNC macho de linha e cabo de teflon RG 316
Mini US-5_ABS5
Aba com conector SMA fêmea de painel, BNC macho de linha e cabo RF 5000
Mini US-5_ABS3
Aba com conector SMA fêmea de painel, BNC macho de linha e cabo de teflon RG 316
Aba com conector SMA fêmea de painel, BNC macho de linha e cabo RF 5000
Mini US-5_ABS3
Aba com conector SMA fêmea de painel, BNC macho de linha e cabo de teflon RG 316
Mini US-5_PC1
Prensa cabos para garantir que os cabos de alimentação não se
soltem. Pode ser utilizado somente com:
Mini US-5 PTRC
Prensa cabos para garantir que os cabos de alimentação não se
soltem. Pode ser utilizado somente com:
Mini US-5 PTRC
Mini US-5_PC2C
Prensa cabos para garantir que os cabos de alimentação não se
soltem. Pode ser utilizado somente com:
Mini US-5 LRK3
Mini US-5 LRK4
Prensa cabos para garantir que os cabos de alimentação não se
soltem. Pode ser utilizado somente com:
Mini US-5 LRK3
Mini US-5 LRK4
Mini US-5_PC2D
Prensa cabos para garantir que os cabos de alimentação não se
soltem. Pode ser utilizado somente com:
Mini US-5 LRK2
Mini US-5 LRK3
Mini US-5 LRK
Prensa cabos para garantir que os cabos de alimentação não se
soltem. Pode ser utilizado somente com:
Mini US-5 LRK2
Mini US-5 LRK3
Mini US-5 LRK
Mini US-5_PC2E
Prensa cabos para garantir que os cabos de alimentação não se
Soltem. Pode ser utilizado somente com:
Mini US-5 LRK2
Mini US-5 LRK3
Mini US-5 LRK4
Prensa cabos para garantir que os cabos de alimentação não se
Soltem. Pode ser utilizado somente com:
Mini US-5 LRK2
Mini US-5 LRK3
Mini US-5 LRK4
Mini US-5_PC3
Prensa cabos para garantir que os cabos de alimentação não se
Soltem. Pode ser utilizado com:
Mini US-5_CLP
Prensa cabos para garantir que os cabos de alimentação não se
Soltem. Pode ser utilizado com:
Mini US-5_CLP
